Kho Thông Minh Shuttle System

Hệ thống kho thông minh Shuttle System mang đến khả năng tự động hoàn toàn, từ quy trình xuất – nhập đến quản lý và kiểm kê hàng hóa. Nhờ sự kết hợp đồng bộ giữa khung giá kệ, cần trục stacker crane, hệ thống shuttle lấy hàng và phần mềm quản lý kho WMS, mọi hoạt động lưu trữ, xuất nhập và theo dõi nhập – xuất đều được vận hành tự động, nhanh chóng và chính xác.

Thông tin chi tiết

KHO THÔNG MINH SHUTTLE SYSTEM LÀ GÌ?

Đặc biệt, giải pháp này cho phép lấy hàng linh hoạt tại mọi vị trí, giúp tối ưu hóa hiệu suất và đáp ứng hiệu quả nhu cầu lưu trữ của doanh nghiệp hiện đại.

TÍNH NĂNG

Tối ưu không gian: Tận dụng chiều cao kho, giảm tải các lối đi, ít crane hơn so với AS/RS stacker crane.

Lưu trữ mật độ cao: tận dụng chiều cao, nên số tầng pallet được gia tăng đáng kể ( >13m ~7 tầng)

Tốc độ xuất- nhập cao: xuất nhập hàng theo phương thức Selective (30-35 pallet/h)

Độ chính xác cao : Tỉ lệ hoàn thành 98%

Phù hợp & đạt chuẩn nhiều môi trường kho lạnh <30 độ

An toàn: trang bị cảm biến và hàng rào bảo vệ, giảm rủi ro tai nạn lao động.
Khả năng mở rộng: Dễ dàng mở rộng quy mô

CẤU TRÚC

Hệ thống kho thông minh Mobile Rack với cấu trúc cơ bản bao gồm các thành phần chính sau:

Cầu nâng tự động (Stacker Crane)

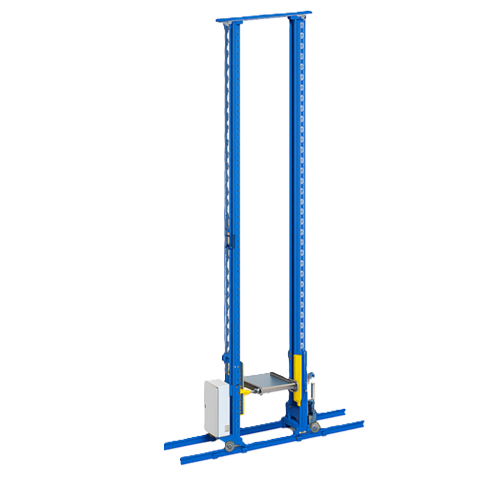

Cầu nâng tự động (Stacker Crane) là thiết bị quan trọng trong hệ thống kho thông minh, được thiết kế chuyên biệt để thực hiện nhiệm vụ vận chuyển hàng hóa hoặc xe tự hành Shuttle giữa các vị trí lưu trữ. Có khả năng di chuyển linh hoạt theo chiều dọc kho nhờ hệ thống đường ray. Cầu nâng tự động (stacker Crane) với chiều cao thiết kế lên đến 25m giúp tận dụng tối đa không gian chiều cao và tối ưu hóa khả năng lưu trữ tại các kho mật độ cao.

Tính năng

Kết cấu của cầu nâng tự động (stacker crane) dành cho lưu trữ pallet được thiết kế để đảm bảo:

An toàn và ổn định trong quá trình vận hành
Độ tin cậy cao, đáp ứng yêu cầu làm việc liên tục
Độ chính xác vượt trội khi di chuyển và xếp dỡ hàng hóa
Tích hợp các biện pháp bảo vệ cơ khí và điện, giúp duy trì hoạt động ổn định và đáng tin cậy

Kho Thông Minh Shuttle System

Thông số kĩ thuật

Cấu trúc	Trục đơn	Trục đôi
Đường ray	Thằng/ cong/ đổi làn/ nhập làn	Thẳng/ uốn/ đổi làn/ nhập làn
Tải trọng	0.1-1.8 tấn (tùy chỉnh theo nhu cầu)	0.1-2 tấn (tùy chỉnh theo nhu cầu)
Tốc độ phương ngang	0-200 m/min	0-170 m/min
Tốc độ phương dọc	0-60 m/min	0-60 m/min
Tốc độ mở càng	0-90 m/min	0-90 m/min
Hệ thống điều khiển	Siemens / ABB / Mitsubishi
Định vị vị trí	Barcode/ Dẫn hướng laser
Dung sai định vị	±3 / ±5 mm
Nhiệt độ môi trường làm việc	-5°C đến +45°C

Way Shuttle

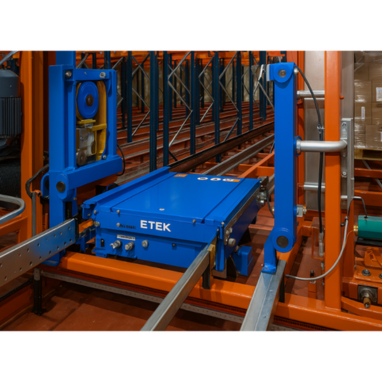

Xe tự hành 2 Way Shuttle là loại xe tự động được thiết kế để có thể di chuyển linh hoạt theo hai chiều dọc trên các tầng của giá kệ kho thông minh. Nhờ khả năng di chuyển tiến và lùi, xe đảm nhận nhiệm vụ vận chuyển và đưa hàng hóa đến vị trí lấy hoặc lưu trữ một cách nhanh chóng và chính xác. Thiết kế nhỏ gọn và cơ chế hoạt động tự động giúp tối ưu hóa không gian, tăng hiệu suất lưu trữ và giảm thời gian xuất – nhập hàng.

Tính năng

AGV 2-Way Shuttle là giải pháp tự động hoá thông minh, hoạt động di chuyển theo đường thẳng với hai phương tiến và lùi trên cùng một mặt phẳng.

– Hệ thống giá kệ được trang bị đường ray, giúp AGV dễ dàng di chuyển và điều hướng hàng hóa chính xác.

– Quy trình xuất nhập tuân theo nguyên tắc FIFO hoặc FILO, đảm bảo tính khoa học và linh hoạt trong quản lý kho.

– Đặc biệt phù hợp với các kho có số lượng SKUs ít nhưng sản lượng lớn trên từng SKU, giúp tối ưu hóa tốc độ xử lý và lưu trữ hàng hóa hiệu quả.

Kho Thông Minh Shuttle System

Thông số kĩ thuật

Tải trọng		≤ 0.6 tấn
Kích thước pallet phù hợp		Tùy chỉnh theo các size phổ thông và không tiêu chuẩn
Trọng lượng thiết bị		~ 240 kg
Tốc độ di chuyển		≤ 1,5 m/s
Gia tốc di chuyển		≤ 1 m/s²
Dung sai vị trí nâng hạ		±5 mm
Thời lượng pin		≥ 8 giờ
Thời gian sạc		≤ 1,5 giờ
Nhiệt độ môi trường làm việc		-25°C đến +45°C

Rack Frame: Khung kệ

Cấu trúc chính của hệ thống được chế tạo từ thép chịu lực cao hoặc nhôm, đảm nhiệm vai trò nâng đỡ và bảo vệ toàn bộ hàng hóa. Thiết kế khung thông minh với rãnh ray chuyên dụng cho phép xe tự hành 2-Way Shuttle di chuyển linh hoạt, đảm bảo tốc độ và độ chính xác trong suốt quá trình vận hành.

Chất liệu khung có độ bền vượt trội, khả năng chống mài mòn và chịu tải lớn, phù hợp với môi trường công nghiệp khắt khe. Ngoài ra, bề mặt có thể được phủ sơn tĩnh điện để tăng tính thẩm mỹ và kéo dài tuổi thọ, hoặc thay thế bằng nhôm nhằm giảm trọng lượng và tăng tính linh hoạt trong lắp đặt.
