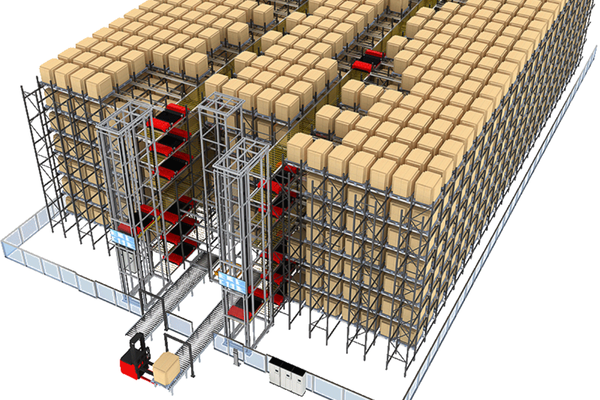

Kho Thông Minh AS/RS 2-Way Shuttle System
Kho tự động AS/RS (Automated Storage and Retrieval System) tích hợp công nghệ stacker crane và 2-way shuttle mang đến khả năng vận hành hoàn toàn tự động từ khâu nhập – xuất đến quản lý tồn kho.
Kho tự động AS/RS (Automated Storage and Retrieval System) tích hợp công nghệ stacker crane và 2-way shuttle mang đến khả năng vận hành hoàn toàn tự động từ khâu nhập – xuất đến quản lý tồn kho. Hệ thống giúp:
Ưu Điểm
- Tối ưu không gian: Tận dụng chiều cao kho, loại bỏ các lối đi của stacker crane, và forklift
- Lưu trữ mật độ cao: tận dụng diện tích sàn tối đa, nên số hàng pallet được gia tăng đáng kể ( 4m rộng- 3 hàng pallet )
- Tốc độ xuất- nhập cải thiện: xuất nhập hàng theo phương thức FIFO, FILO(5-10 pallet/h)
- Độ chính xác cao : Tỉ lệ hoàn thành 98%
- Phù hợp & đạt chuẩn nhiều môi trường kho lạnh >-25 độ
- An toàn: trang bị cảm biến và hàng rào bảo vệ, giảm rủi ro tai nạn lao động.
- Khả năng mở rộng: Dễ dàng mở rộng quy mô
Cấu Trúc

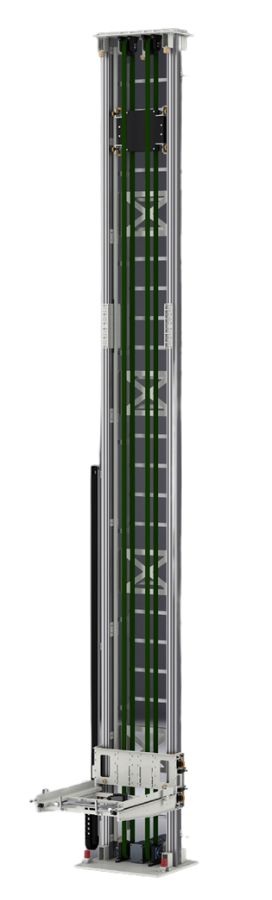

Thang nâng chuyển tầng (Layer Changing Elevator)
Thang nâng chuyển tầng (Layer Changing Elevator), vận chuyển hàng sau khi tiếp nhận từ mother shuttle. Hàng sẽ được nâng lên hạ xuống, tùy mục đich điều phối, xuất nhập.
|
Tải trọng |
≤ 400kg |
|
Kích thước hàng hóa phù hợp |
Tùy chỉnh theo AGV shuttle |
|
Hệ thống an toàn & phanh |
Cảm biến dừng tự động, ngắt motor, và phanh khẩn cấp. Tránh va chạm vật lý |
|
Định vị vị trí |
Mã hóa vòng quay tương đối (Incremetal encoder) + Laser đo vùng |
|
Dung sai vị trí |
±3mm |
|
Chế độ vận hành |
Thủ công / Tự động từ xa, hoặc qua HMI gắn máy |
|
Tốc độ tối đa không tải |
3 m/s |
|
Khay tiếp nhận |
Ray cho mother shuttle |
|
Độ ồn 1 máy |
≤ 75dB |
|
Nhiệt độ môi trường làm việc |
-5°C đến +40°C |

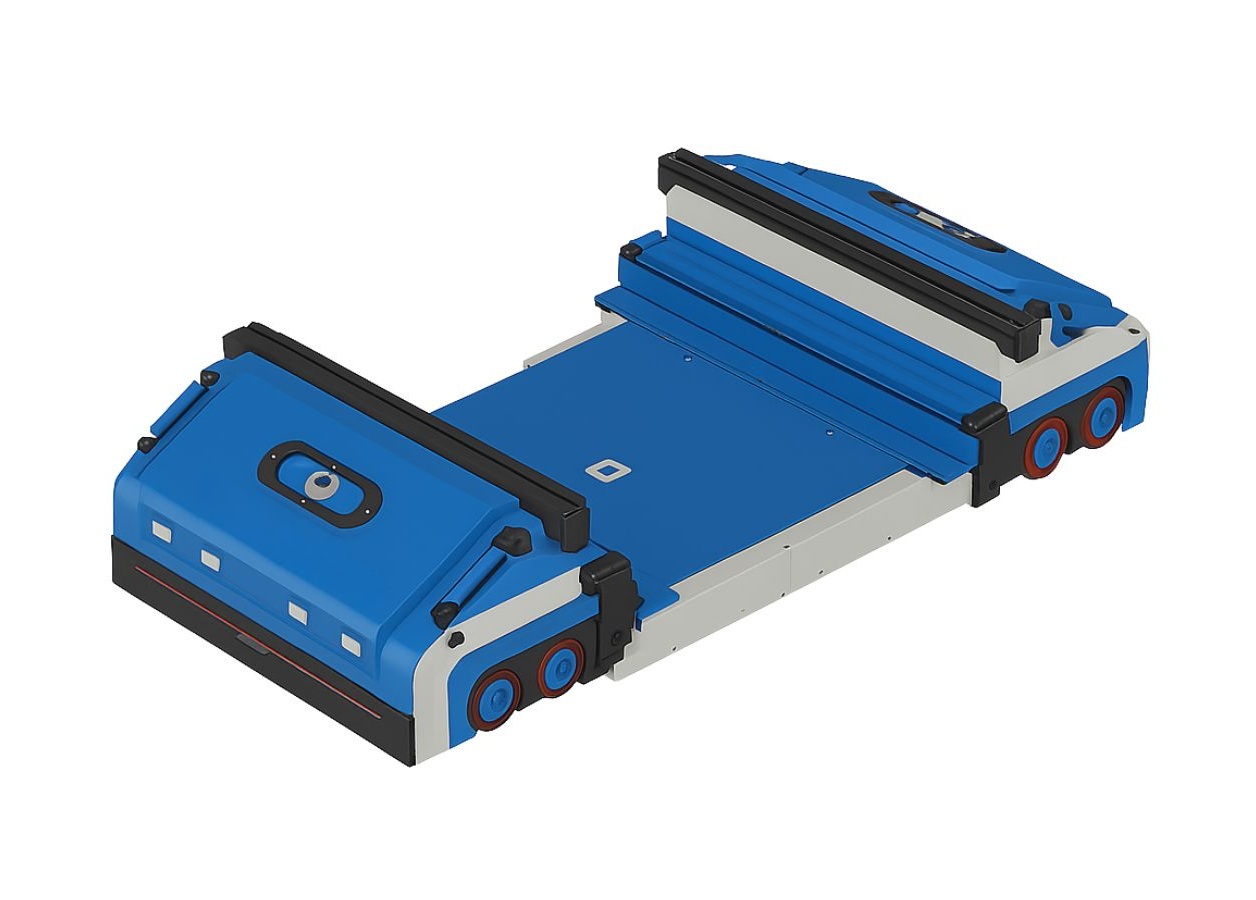

Mother Shuttle
AGV Mother Shuttle, là khớp nối giữa các khâu, khi sử dụng AGV shuttle. Thiết bị sẽ di chuyển theo chiều dài kho. Khi lấy hàng Mother shuttle sẽ vận chuyển 2-way shuttle trên một mặt tầng theo lệnh điều phối tương ứng
|
Tải trọng |
≤ 1.5 tấn |
|
Kích thước pallet phù hợp |
Tùy chỉnh theo các size phổ thông và không tiêu chuẩn |
|
Tốc độ di chuyển |
|
|
Hệ thống điều khiển |
Siemens / ABB / Mitsubishi |
|
Định vị vị trí |
Nhận lệnh barcode/ Laser nhận diện |
|
Dung sai vị trí |
≤ 1,5 giờ |

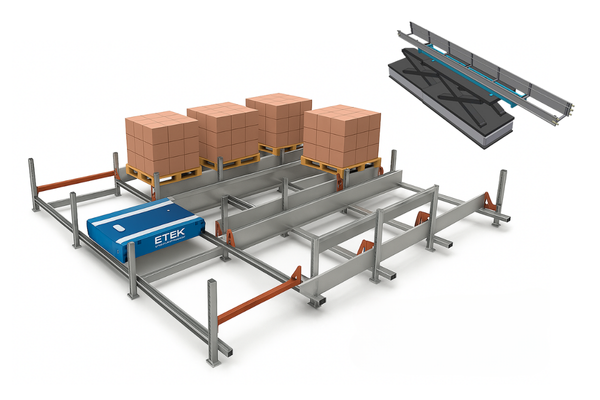

Rack Frame
Hệ thống khung giá đỡ, bằng kim loại, tạo thành cấu trúc chính của hệ thống, chịu trách nhiệm nâng đỡ toàn bộ hàng hóa.
Cấu trúc khung thường được làm từ thép chịu lực cao, có khả năng:
- Chống mài mòn và chịu tải tốt.
- Chất liệu có thể thay thế sang nhôm, hoặc phủ sơn tĩnh điện.

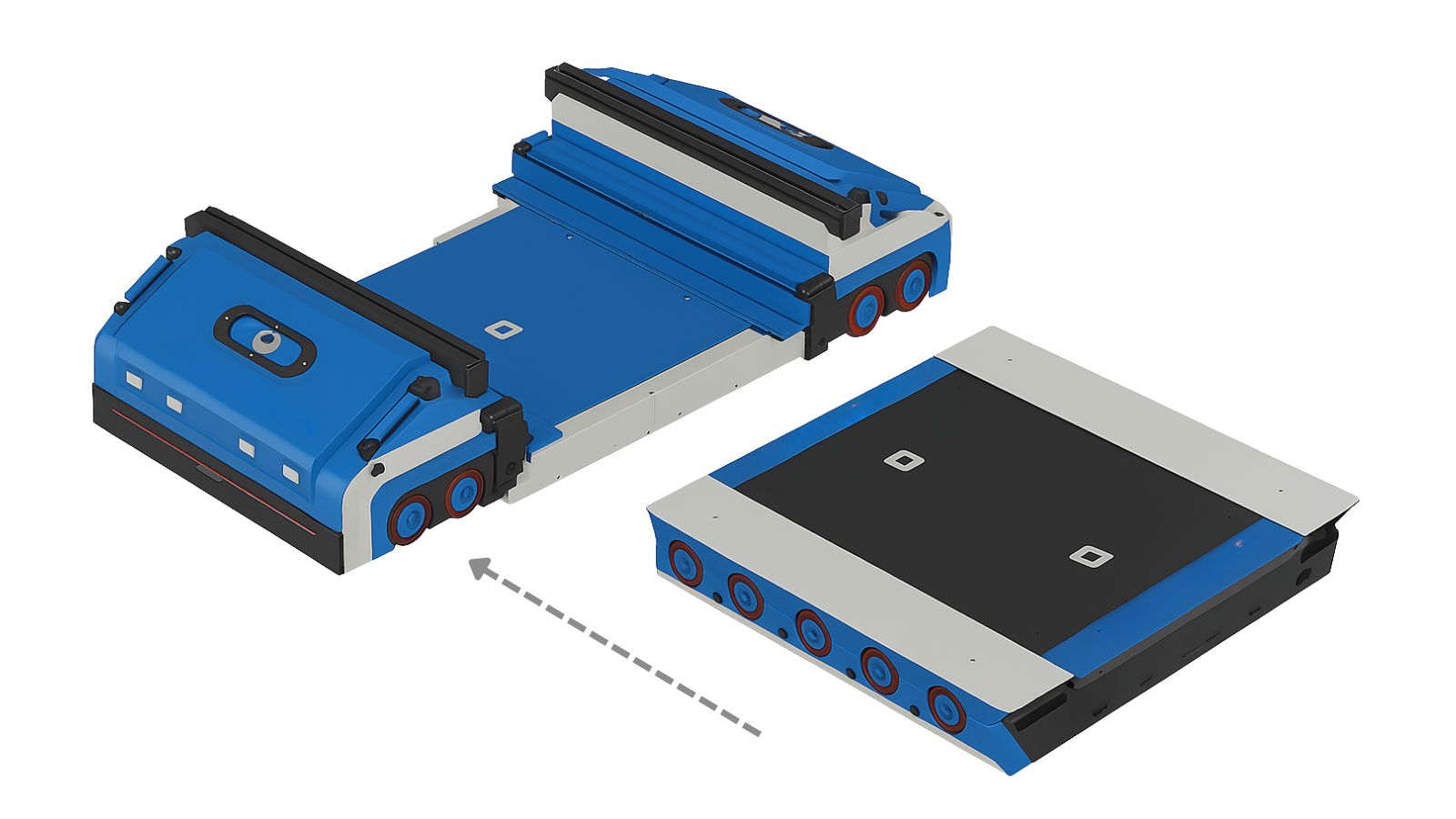

2-Way Shuttle
AGV 2-way shuttle di chuyển theo đường thẳng, với hai phương tiến lùi, trên một mặt phẳng. Các kệ sẽ có đường ray, phục vụ cho AGV di chuyển và điều hướng hàng hóa. Hàng hóa xuất nhập sẽ tuân theo nguyên tắc FIFO, FILO, phù hợp với các kho có lượng SKUs thấp, nhưng số lượng theo từng SKUs lớn. Với dải pháp 2-way shuttle sẽ di chuyển theo chiều ngang kho
- Tải trọng hỗ trợ: lên tới 600 kg
- Tốc độ di chuyển: ≤ 1,5 m/s, với gia tốc ≤ 1 m/s²
- Thời lượng pin: ≥ 8 giờ, sạc đầy trong ≤ 1,5 giờ
- Dung sai nâng hạ: ±5 mm
- Tùy chỉnh kích thước pallet theo tiêu chuẩn và phi tiêu chuẩn
- Thích hợp cho kho có ít mã SKU nhưng số lượng mỗi mã lớn
- Hoạt động ổn định ở nhiệt độ -25°C đến +45°C
Thông số kỹ thuật:
|
Tải trọng |
≤ 0.6 tấn |
|
Kích thước pallet phù hợp |
Tùy chỉnh theo các size phổ thông và không tiêu chuẩn |
|
Trọng lượng thiết bị |
|
|
Tốc độ di chuyển |
≤ 1,5 m/s |
|
Dung sai vị trí nâng hạ |
±5 mm |
|
Thời lượng pin |
≥ 8 giờ |
|
Thời gian sạc |
≤ 1,5 giờ |
|
Nhiệt độ môi trường làm việc |
-25°C đến +45°C |
Kết Luận
Hệ thống kho tự động AS/RS kết hợp 2-way shuttle chính là bước đột phá trong quản lý và vận hành kho hiện đại. Không chỉ tối ưu hóa không gian và chi phí, mà còn nâng cao hiệu suất và độ chính xác, giúp doanh nghiệp tăng lợi thế cạnh tranh trong thời kỳ số hóa.
Liên hệ ngay với chúng tôi để được tư vấn thiết kế và triển khai hệ thống kho tự động AS/RS phù hợp nhất cho doanh nghiệp của bạn!
