Bàn Xoay PM 9735

THÔNG TIN CHUNG

Bàn xoay PM 9735 được sử dụng để thay đổi hướng di chuyển hoặc xoay các pallet. Góc quay tối đa có thể đạt đến 270°, cho phép hàng hóa quay từ  –90° đến +180°. Với thiết kế modul, bàn xoay PM 9735 có thể dễ dàng tích hợp vào hệ thống băng tải vận chuyển pallet.

Chuyển động xoay hiệu quả được thực hiện thông qua xích con lăn chính xác, truyền động từ bánh răng gắn trực tiếp vào trục động cơ. Bàn xoay được tính hợp cảm biến xác nhận vị trí đi vào – đi ra của pallet chính xác

Chuyển động xoay được dẫn hướng nhờ một vòng bi xoay chịu tải lớn và bền bỉ. Trạm căng xích được lắp đặt ở vị trí thuận lợi điều chỉnh độ căng xích, dễ dàng khi bảo hành bảo trì.

THÔNG SỐ KỸ THUẬT

• Tải trọng tối đa: 1500 kg
• Tốc độ băng tải: 0,1 đến 0,5 m/s
• Tốc độ quay (V): 90° trong 4 giây
• Nhiệt độ môi trường: +5 °C đến +45 °C (không ngưng tụ), có thể tùy chọn cho môi trường đông lạnh
• Độ nghiêng/dốc: Không phù hợp

Truyền động băng tải con lăn

• Điện áp định mức: 400 V
• Công suất: 0,12 đến 0,55 kW
• Xích con lăn: 5/8″ x 3/8″

Truyền động bàn xoay

• Điện áp định mức: 400 V
• Loại động cơ: Động cơ hộp số
• Công suất: 0,25 đến 0,37 kW
• Xích con lăn: 5/8″ x 3/8″

Con lăn

• Loại con lăn: Interroll Series 3950
• Đường kính con lăn: 89 mm
• Bánh răng truyền động (sprocket): Z18
• Độ dày thành con lăn: 3 mm
• Vật liệu: Thép mạ kẽm

Khung (Profile)

• Kích thước: 200 x 70 x 4 mm
• Màu sắc: Sơn tĩnh điện, màu chính RAL 9005 (đen) và màu nhấn RAL 1023 (vàng)
• Vật liệu: Thép

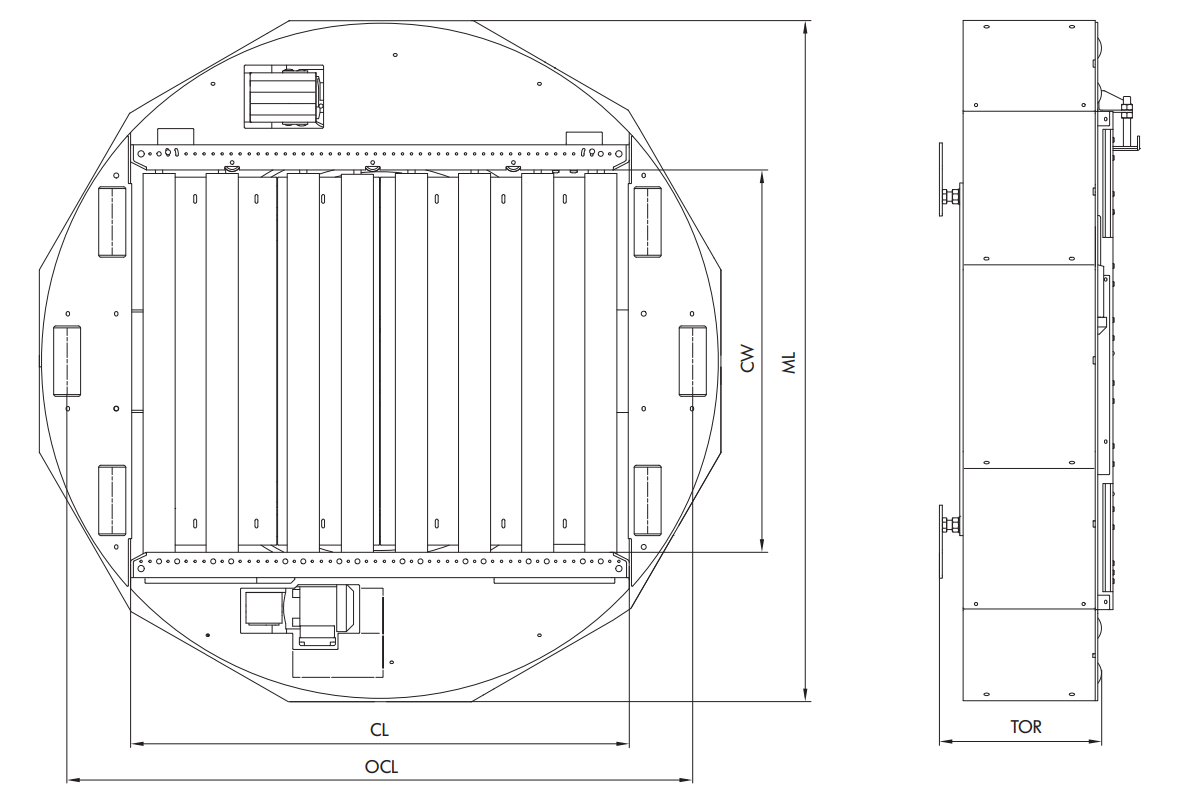

Kích thước model

• Chiều rộng băng tải (CW): 1060 mm
• Chiều cao băng tải (TOR): 350 đến 1200 mm
• Chiều dài băng tải (CL): 1380 mm
• Tổng chiều dài băng tải (OCL): 1735 mm
• Chiều dài model (ML): 1890 mm
