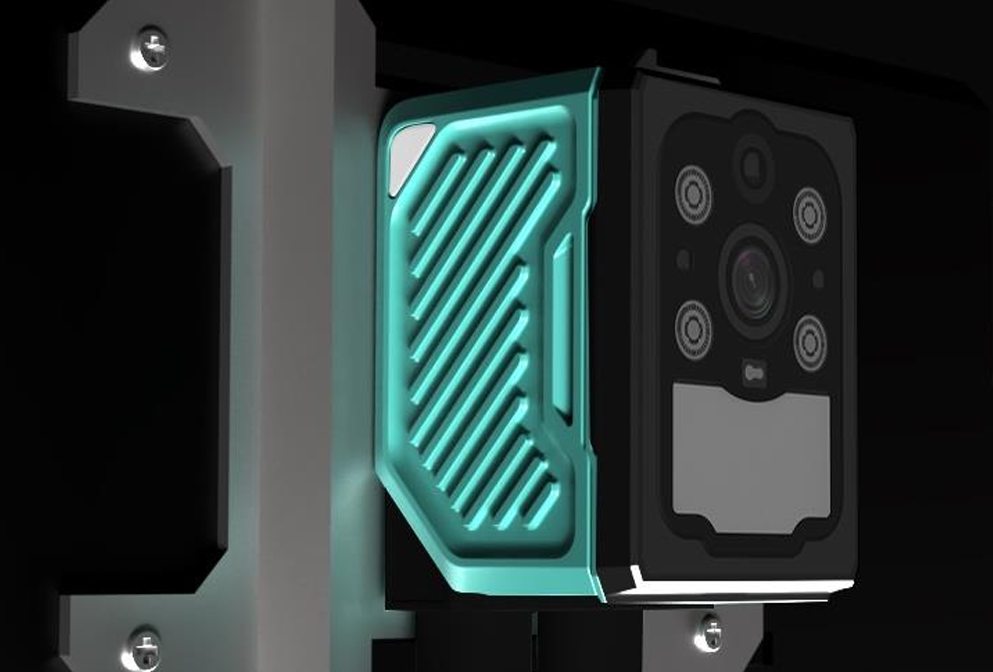

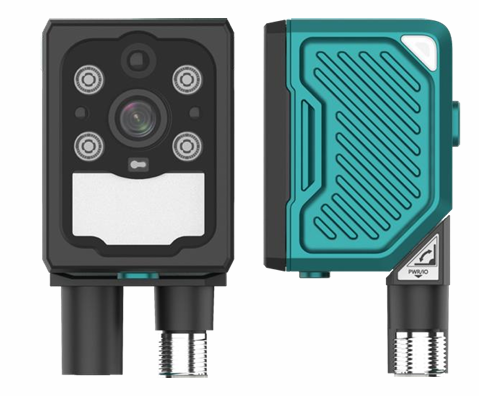

Máy Quét Mã Vạch Cố Định – iData DM3100 Series
- iData DM3100 Series là máy quét mã vạch cố định tích hợp thu nhận hình ảnh, đọc và xuất dữ liệu mã vạch, cho phép đọc tốc độ cao nhiều loại mã vạch 1D và 2D, với tốc độ đọc tối đa lên đến 90 mã/giây.
- Thiết bị sử dụng thuật toán đọc mã dựa trên Deep Learning do iData tự phát triển, có khả năng thích ứng cao và hoạt động ổn định trong nhiều điều kiện phức tạp, giúp nhận diện hiệu quả nhiều loại mã vạch khó đọc.
- iData DM3100 Series được ứng dụng rộng rãi trong các ngành như máy tính, truyền thông và điện tử tiêu dùng, pin lithium, thuốc lá, dược phẩm, sản xuất quang điện (photovoltaic), ô tô và PCB.
Thông tin chi tiết
Chức năng và tính năng nổi bật
- Thuật toán đọc mã Deep Learning tích hợp: Khả năng thích ứng với nhiều điều kiện làm việc phức tạp, độ ổn định và khả năng chống nhiễu cao.
- Cảm biến hình ảnh được lựa chọn tối ưu: Cho phép thu nhận hình ảnh chất lượng cao với tốc độ nhanh, đáp ứng yêu cầu đọc mã tốc độ cao.
- Thiết bị đo khoảng cách ToF (Time of Flight): Hỗ trợ thiết lập hình ảnh nhanh chóng và điều chỉnh độ phóng đại theo thời gian thực.
- Khả năng sử dụng cao: Hỗ trợ tự động hiệu chỉnh chỉ với một lần nhấn, giúp đơn giản hóa quá trình cài đặt và vận hành.
- Đèn báo trạng thái phía trên và bên hông kết hợp đèn chiếu: Cho phép quan sát trạng thái đọc mã từ nhiều góc độ, mang lại khả năng hiển thị rõ ràng trong quá trình vận hành.
- Thiết kế cáp đuôi có thể xoay: Linh hoạt thích ứng với các vị trí lắp đặt có không gian hạn chế.
- Ba chế độ chiếu sáng quang học: Hỗ trợ ánh sáng phân cực, ánh sáng khuếch tán và ánh sáng truyền qua hoàn toàn, mang lại khả năng thích ứng tốt với nhiều điều kiện môi trường và bề mặt khác nhau.
- Đa dạng giao diện I/O: Hỗ trợ nhiều loại tín hiệu đầu vào và đầu ra, thuận tiện tích hợp với các thiết bị và hệ thống tự động hóa.
- Cấp bảo vệ IP67: Khả năng chống bụi và chống nước, phù hợp với các môi trường công nghiệp khắc nghiệt.
Thông số kỹ thuật
Hiệu suất
| Thông số | Model: DM3100-16P | Model: DM3100-31P | Model: DM3100-50P |
| Tiêu cự | 8/12/16/25 mm | 8/12 mm | |
| Loại mã vạch |
• Mã 1D: Code 39, Code 93, Code 128, CodaBar, EAN8, EAN13, ITF25, ITF14, MATRIX25, UPCA, UPCE, MSI, CODE11, INDUSTRIAL25, CHINAPOST, PHARMACODE • Mã 2D: QR Code, Data Matrix, Micro QR • Mã xếp chồng (Stacking code): PDF417 |
||
| Tốc độ khung hình tối đa | 60 fps | ||
| Tốc độ đọc tối đa | 110mã/giây | 90 mã/giây | |
| Cảm biến | CMOS, màn trập toàn phần | ||
| Kích thước điểm ảnh | 3.45 µm × 3.45 µm | ||
| Kích thước cảm biến | 1/2.9” | 1/1.8” | 1/1.45” |
| Độ phân giải | 1408 × 1024 | 2048 × 1536 | 2432 × 2048 |
| Thời gian phơi sáng | 6 μs ~ 30000 μs | ||
| Độ lợi tín hiệu | 0 ~ 24 dB | ||
| Màu sắc | Đen trắng | ||
| Giao thức truyền thông | SmartSDK, TCP Client, Serial, FTP, TCP Server, Profinet, Melsec/SLMP, EthernetIp, Modbus, FINS, UDP | ||
Cấu hình
| Thông số | Model: DM3100-16P | Model: DM3100-31P | Model: DM3100-50P |
| Giao diện ống kính | M12-Mount, lấy nét cơ học (8/12/25mm)/ lấy nét lỏng (16mm) |
Ngàm M12, lấy nét cơ học | |
| Nắp bảo vệ ống kính | Trong suốt hoàn toàn + phân cực + nắp khuếch tán ánh sáng | ||
| Nguồn sáng | Nguồn sáng chấm đỏ + nguồn sáng khuếch tán trắng.
Đối với nguồn sáng chấm, có sẵn các tùy chọn màu trắng/xanh dương/hồng ngoại |
||
| Đèn định vị | LED màu cam | ||
| Đèn chỉ báo | Đèn chỉ báo trên thân máy, đèn chỉ báo kết quả đọc | ||
| Kích thước |
• Góc thẳng 80.1 mm × 43 mm × 44.3 mm • Góc vuông: 58.5 mm × 43 mm × 65.4 mm |
||
| Trọng lượng | Khoảng 195g | ||
| Chỉ số IP | IP67 (khi nắp chống nước của ống kính được lắp đặt đúng cách) | ||
| Nhiệt độ |
Nhiệt độ làm việc: 0~50℃ (16mm：0~45℃) Nhiệt độ bảo quản: 30~70℃ |
Nhiệt độ làm việc: 0~50℃ Nhiệt độ bảo quản: -30~70℃ |
|
| Độ ẩm | 5% ~ 95%RH Không ngưng tụ | 20%~95%RH Không ngưng tụ | |
Điện năng
| Giao diện dữ liệu | FastEthernet (100Mbit/s) |
| Đầu vào/ra số |
Cổng M12 17-pin cung cấp nguồn và I/O, bao gồm: • 3 đầu vào không cách ly (LineIn 0/1/2) • 3 đầu ra không cách ly (LineOut 0/1/2) • 1 đầu vào RS232, 1 đầu ra RS23 • Hỗ trợ kích hoạt thiết bị thông qua nút bấm phía trên |
| Nguồn điện | 24V DC |
| Công suất tiêu thụ tối đa | 6.2 W @24 VDC (khi sử dụng đèn chiếu sáng tích hợp) |
Chứng nhận
| Chứng nhận | CE, RoHS, KC |
